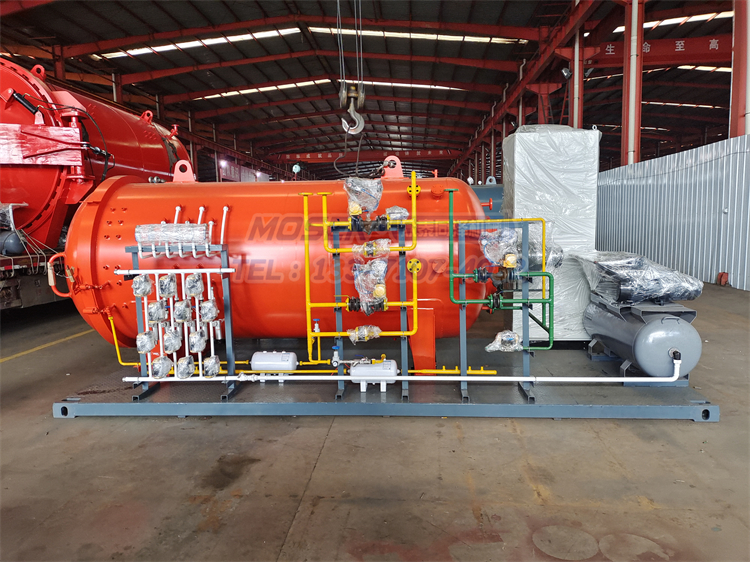

熱壓罐的分類及組成

      熱壓罐按固化溫度和壓力可以分為普通型和高溫、高壓型。高溫、高壓型熱壓罐比普通型熱壓罐的制造成本高很多，主要用于制造聚酰亞胺樹脂以及熱塑性復合材料結構。熱壓罐由罐體系統、真空系統、鼓風系統、加熱系統、加壓系統、冷卻系統、控制系統及其它等組成

按固化產品的尺寸、溫度、壓力設計，強度滿足高溫高壓要求，罐體外壁溫度≤60℃。

熱壓罐子系統

加熱系統: 罐內氣體溫差≤5℃，升溫速度1～8℃，要求可調。

冷卻系統 ：循環水冷卻，降溫速度0.5～6℃/min，可調。

加壓系統：充氣加壓，截止為空氣或惰性氣體，最大壓力工藝確定，壓力可調；有安全防爆、放氣設置。

鼓風系統 ：罐內風速1～3m/s，噪聲≤60dB 。

真空系統 ：罐內真空管路及接頭滿足抽真空工藝要求，通常有多路連接，真空度可調。

控制系統：計算機顯控的自動控制，可人工控制；溫度、壓力、真空有指示儀表和記錄儀，工件溫度和罐內氣體溫度可獨立控制，溫度、壓力設安全控制，開門關門設安全檢查與自鎖機構。

進料系統儀：小車、連接橋、地面軌道…… 和儀表閥門。
